Contour Rendering

制作手順

以下のようなマテリアルを作成し、オブジェクトにアサインしておく。

1. Ramp Shader などのマテリアルを作成する。
2. マテリアルのシェーディング・グループのアトリビュートエディタを開く。
   例えば、マテリアル名が rampShader1 なら rampShader1SG がシェーディング・グループ名になる。
3. シェーディング・グループの mental ray → Contours の Enable Contour Rendering にチェックを入れる。

レンダリング時に Contour レンダリングできるように Render Grobal を設定する。

1. Render Grobal ウインドウを開く。
2. Render Using を mental ray に変更。
3. レンダリングのスピードをあげるために、Raytracing を実行しないようにする。
   Raytracing → Ray Tracing のチェックをはずす。
4. mental ray タブの Contours → General → Enable Contour Rendering にチェックを入れる。
5. mental ray タブの Contours → Draw Contours → By Property Difference の 1 つ以上にチェックを入れる。

   Around Coverage

   オブジェクトと何も無いバックとの間に線を描く


   Between Different Primitives

   テセレーションを描く


   Between Different Instances

   インスタンスの境界に線を描く


   Between Different Materials

   違うマテリアルの境界に線を描く


   Between Different Labels

   ラベルをもつインスタンス間に線を描く


   Around Coplanar Faces

   法線の向きが違う場合に線を描く


   Front vs. Back Face Contours

   法線の向きが反対方向の場合に線を描く

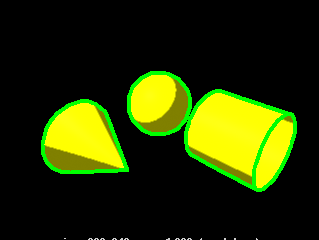

   以下のレンダリング例は Between Different Instances と Front vs. Back Face Contours にチェックを入れた場合である。


Howto

線の色を変更する方法

シェーディング・グループの mental ray → Contours → Color

バックの色を変更する方法

Render Grobal ウインドウの Contours → General → Flud Color
(Hide Source にチェックを入れた場合のみ有効)

線の太さを変更する方法

シェーディング・グループの mental ray → Contours → Width

オブジェクトを隠して、線のみレンダリングする方法

Render Grobal ウインドウの Contours → General → Hide Source にチェックを入れる。

輪郭線の描画のクォリティを上げるする方法

Contours → Quality → Over Sample

1 ピルセルあたりのサンプリング数

Contours → Quality → Filter Type
Filter のタイプ
以下の画像はそれぞれの Filter を Over Sample 値を 3、 Filter Support 値を 2.0 にしてレンダリングしたものである。

Box Filter

Triangle Filter

Gaussian Filter

(Filter をかけない画像)

Contours → Quality → Filter Support

Filter のかかり具合
0 では Filter がかからない。

参考

• Contour Rendering
  Contour Rendering の設定をおこなう MEL スクリプト
