三角関数 6 (三角関数のグラフ表示)

gnuplot

三角関数などの数式を画面にグラフ表示するには、 gnuplot (ニュープロット)を使用します。
gnuplot は Linux などの UNIX 系の OS で良く使われている、 数式をグラフ表示するためのプログラムです。
Windows 版もありますが、Windows で使用する場合は Cygwin をインストールしておけば同時にインストールされるのでそちらをお勧めします。

gnuplot を使うための準備

  1. エディタ(vi)でホームディレクトリに .gnuplot というファイルを開きます。
    % vi ~/.gnuplot
  2. .gnuplot の中に以下の内容を書き込みます。
    sind(x) = sin(3.1415*x/180)
    cosd(x) = cos(3.1415*x/180)
  3. :wq などで vi を終了します。

gnuplot の使用方法

  1. gnuplot を起動します。
    % gnuplot
  2. すると英語のメッセージの後に gnuplot のプロンプトが現れます。
    gnuplot>
  3. グラフの範囲と、表示したい数式を plot コマンドの後に続けて入力して Enter キーを押します。
    横軸の範囲が 0 から 360 までの sind(x) を表示させるには以下のように入力します。
    gnuplot> plot [0:360] sind(x)
  4. sind(x) のグラフが表示されます。
    []
  5. 表示を終了するときは、グラフのウインドウ上で Ctrl と q を同時に押します。
  6. quit コマンドで gnuplot を終了します。
    gnuplot> quit

gnuplot の使用例

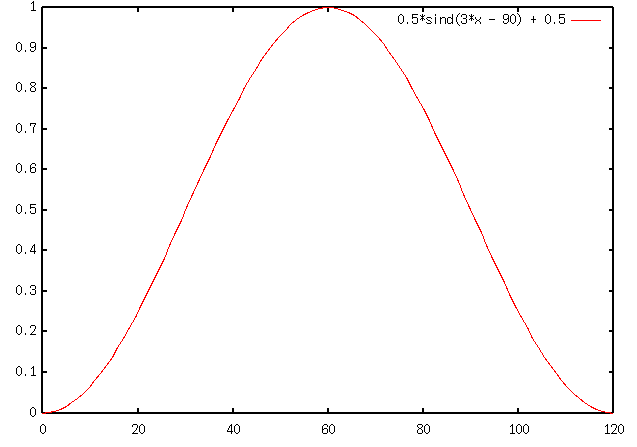

三角関数の応用問題で求めた式を gnuplot で表示してみましょう。

参考
