ワイヤーフレームレンダリング

バックを消したワイヤーフレームレンダリング

Hardware Render Buffer を使用して、 バックを隠した状態でワイヤーフレームをレンダリングする方法です。

1. オブジェクトに新しい Lambert マテリアルをアサインします。
2. Lambert マテリアルの Color と Incandescence を同じ色にします。


3. オブジェクトを Duplicate します。
   Duplicate は Duplicate Options において Reset Settings を行った状態で実行します。
4. Duplicate されたオブジェクトの Attribute Editor を開いて、 Transform ノードを表示します。

5. Display セクションの Drawing Overrides セクションを開いて、 以下のような設定にします。
   Color がワイヤーフレームの色になります。

6. オリジナルのオブジェクトを選択します。
7. Edit Polygons → Sculpt Geometry Tool □ を選びます。
8. Sculpt Geometry Tool の設定を以下のようにします。
   Max Displacement の値はオブジェクトの大きさなどによって微調整してください。

9. この設定でオブジェクトにペイントします。

10. Windows → Rendering → Hardware Render Buffer を選びます。

11. 表示された Hardware Render Buffer の Render → Attributes... を選びます。
12. 表示された defaultHardWareRenderGlobals を以下のように設定します。
    Filename, Image Format, Resolution などは適当に設定してください。

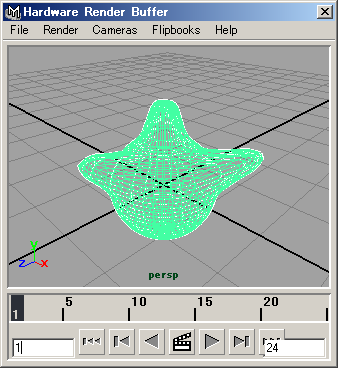

13. Hardware Render Buffer の Render → Render Sequence でレンダリングすることができます。


Tips

• Hardware Render Buffer のバックの色は defaultHardWareRenderGlobals の Display Options セクションの Background Color で変更することができます。
• ワイヤーフレームとオブジェクトの間にすきまがあいている場合は、 Sculpt Geometry Tool を使用して、微調整します。

Vector レンダリングによる方法

この方法は、ポリゴン Mesh にのみ有効です。

• ポリゴンデータを選択し、
  Edit Polygons → Normals → Soften/Harden □ を選びます。
• Angle を 0.0 に設定し、Soft/Hard ボタンを押します。
• Render Settings で Render Using を Maya Vector にして、 以下のように設定します。
  • Fill Objects のチェックをはずします。
  • Include Edges にチェックを入れます。
  • Edge Style を Entire Mesh にします。
  • Edge Color を適当に設定します。
